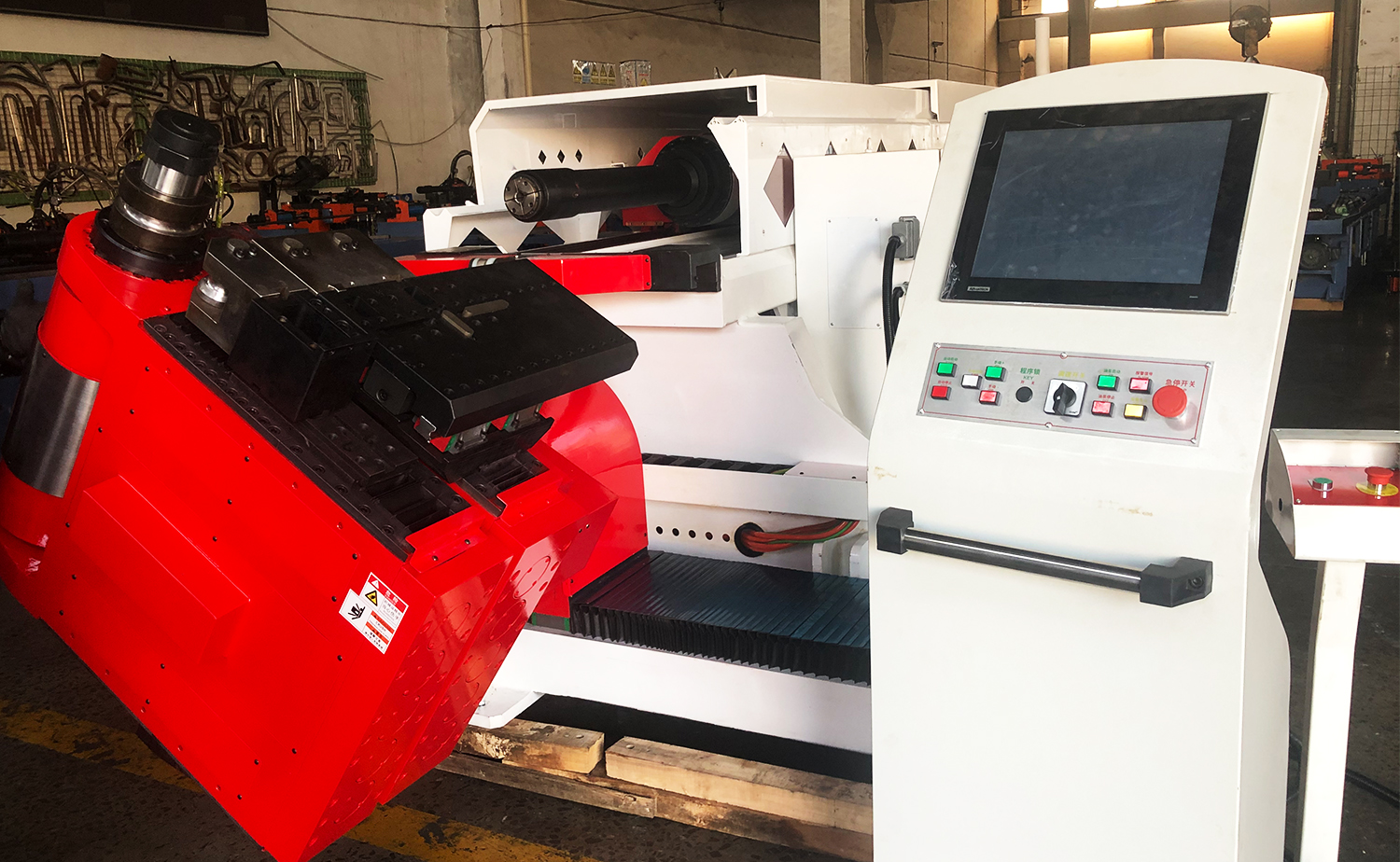

CNC-rörbockningsmaskin med roterande huvud - dubbelriktad

Tillbaka

  • CNC-rörbockningsmaskin med roterande huvud - dubbelriktad
  • CNC-rörbockningsmaskin med roterande huvud - dubbelriktad
  • CNC-rörbockningsmaskin med roterande huvud - dubbelriktad
  • CNC-rörbockningsmaskin med roterande huvud - dubbelriktad
  • CNC-rörbockningsmaskin med roterande huvud - dubbelriktad
  • CNC-rörbockningsmaskin med roterande huvud - dubbelriktad

Funktioner

Grundparametrar

Video

Branschapplikationer

Kontakta oss

Funktioner

10-axlig CNC-rörbockare med roterande huvud

Den 10-axliga CNC-rörbockaren med roterande huvud är idealisk för att producera komplexa rördelar med flera bockningsradier. Det roterande bockhuvudet möjliggör snabb växling mellan olika radier utan manuella verktygsbyten, vilket förbättrar effektiviteten och flexibiliteten i produktionen.

Utrustad med avancerad CNC-kontroll och fleraxlig rörelse, säkerställer maskinen hög böjnoggrannhet och jämn kvalitet för krävande rörtillverkningsapplikationer.

Egenskaper

• Master Center Control Software – Ett proprietärt HUASHUN mjukvarusystem som ger enkel åtkomst till både automatiska och manuella driftlägen med ett användarvänligt gränssnitt.
• Utrustad med en industriell PC (Windows-system) och en 15-tums pekskärm, stödjer ritimport och läsning, med 3D-simulering av bockningsprocessen och tubapplikation.
• Servo-absolutvärde-styrsystem med sluten slinga säkerställer hög precision och stabil maskinprestanda.
• Styrsystemet har tvåvägskonvertering mellan XYZ-koordinater och YBC-arbetskoordinater, vilket möjliggör flexibla programmeringsmetoder.

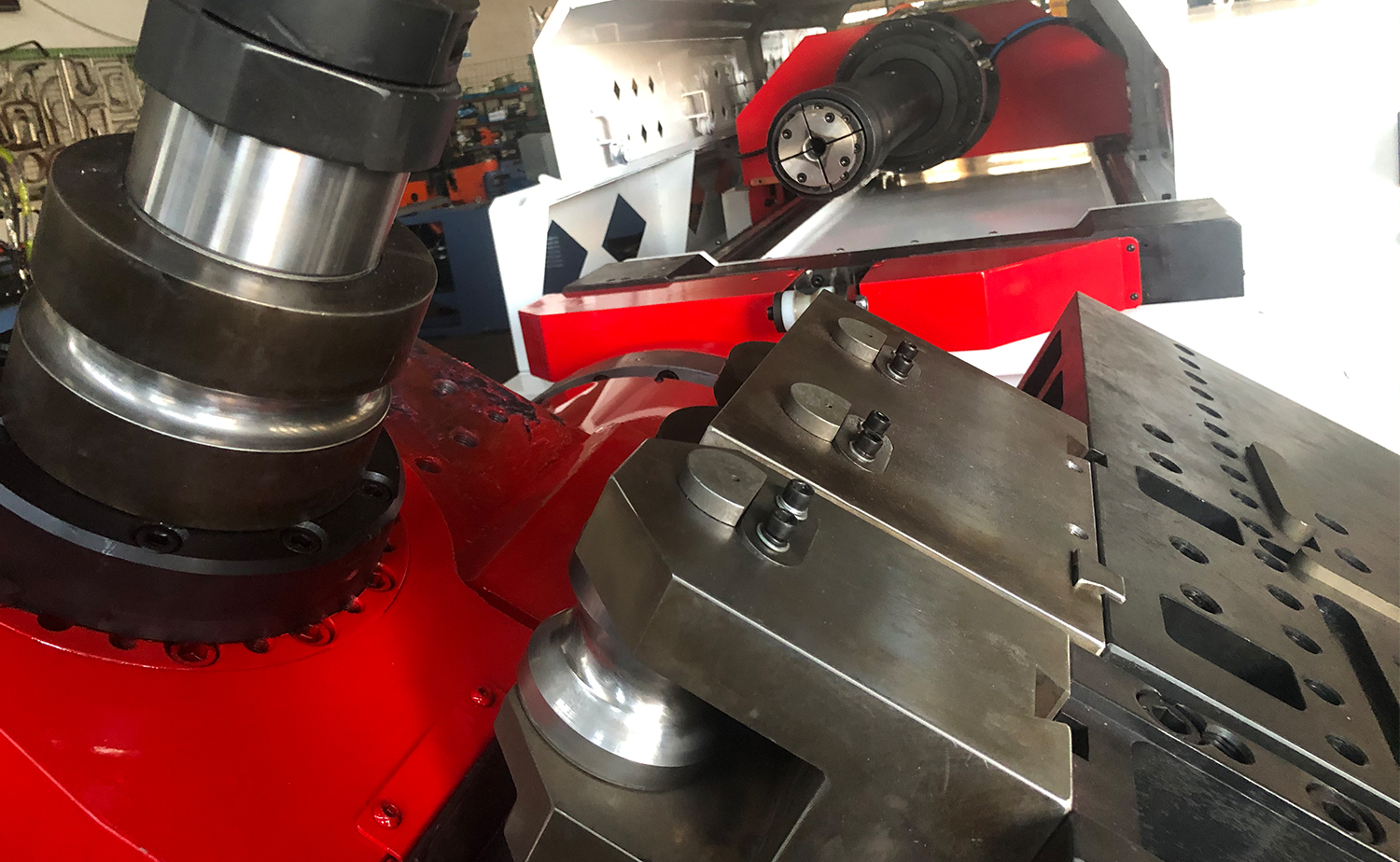

• Designen med roterande böjhuvud möjliggör böjning i flera riktningar, idealisk för komplexa tredimensionella rörkomponenter.
• Den roterande huvudstrukturen är optimerad genom dynamisk mekanisk analys, vilket ger hög styvhet och utmärkt stabilitet, vilket säkerställer hög böjnoggrannhet utan vibrationer under drift.

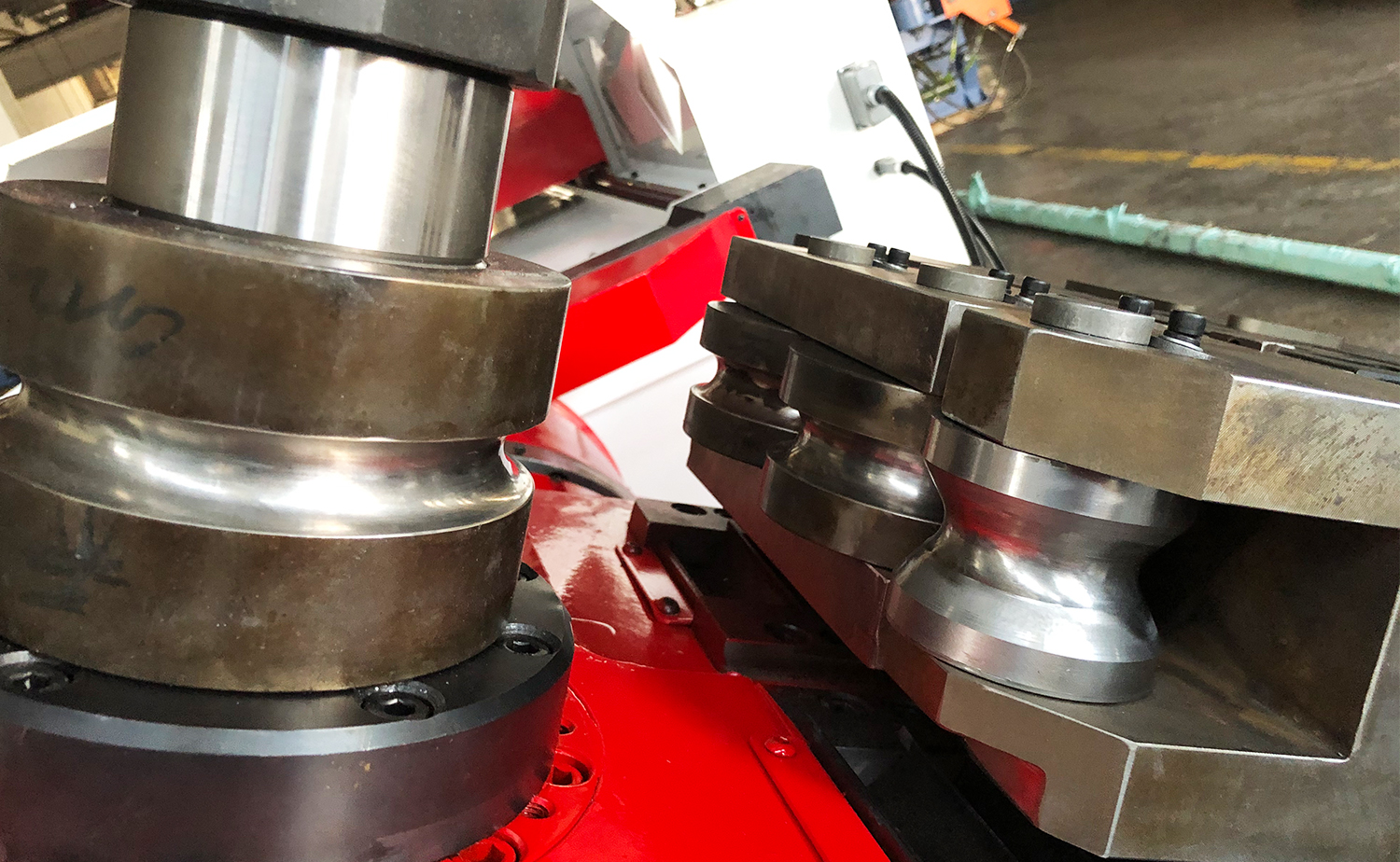

• Flerskiktsverktygsdesign (upp till 6 stackar) tillåter installation av olika böjradier. Det övre lagret kan också konfigureras för push bockning, vilket möjliggör automatisk verktygsbyte under bockningsprocessen.
• Fjärrkontroll möjliggör praktisk programhjälp och teknisk support.
• I automatiskt läge positioneras Y-axeln automatiskt för att säkerställa konsekvent arbetsstyckeskvalitet.
• Utrustad med en internetport för systemanslutning och datakommunikation.
• Systemet stöder flerspråkig drift och självdiagnosfunktioner, vilket underlättar maskindrift och underhåll.

Parametertabell

Huvudsaklig teknisk parameter

Modell SB-50CNC-10A-6S
Max dragböjningskapacitet(R=1.5D)(kolstål) Φ50×2t
Max dragböjningskapacitet(R=1.5D)(rostfritt stål) Φ50×1,5t
Max dragböjningskapacitet(R=1.5D)(solid stång av rostfritt stål) Φ16 mm
Max. Engångsmatningslängd 2600 mm
Matningsmetod Direkt/klämmatning
Böjningsradie (Draw Böjning) R10-200mm
Böjningsgrad (Draw Böjning) 190°
Rita Böjningsradielagerskillnad 45v
Böjhastighet Max.150 grader/sek
Roterande hastighet Max. 300 grader/sek
Matningshastighet Max.1200Mm/sek
Böjnoggrannhet ±0,05°
Roterande noggrannhet ±0,05°
Matningsnoggrannhet ±0,05
Maskinhuvudförskjutning Vänster&höger Noggrannhet ±0,1 mm
Maskinhuvudets roterande noggrannhet ±0,1 mm
Sidobooster-förskjutningsnoggrannhet ±0,1 mm
Klämformens förskjutningsnoggrannhet ±0,1 mm
Datainmatningsmetod USB-ingång eller 3D-läsning
Maskin G.W.: 3600 kg
Maskinstorlek (L.W.H): 5600×1400×1500mm

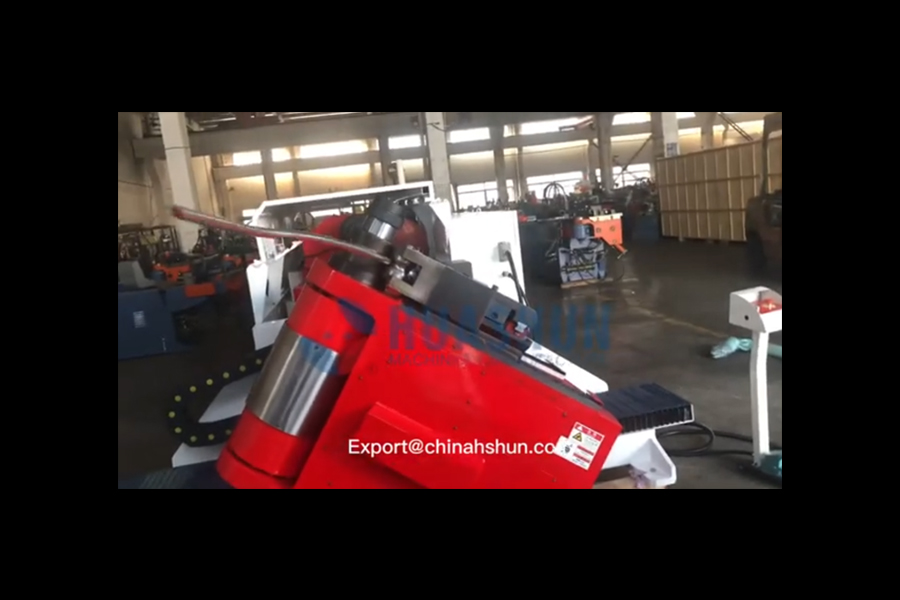

Video
