SB-20CNC Series helautomatisk Serpentine Bender

Tillbaka

  • SB-20CNC Series helautomatisk Serpentine Bender
  • SB-20CNC Series helautomatisk Serpentine Bender
  • SB-20CNC Series helautomatisk Serpentine Bender
  • SB-20CNC Series helautomatisk Serpentine Bender

Funktioner

Grundläggoche parametrar

Video

Industriapplikationer

Kontakta oss

Funktioner

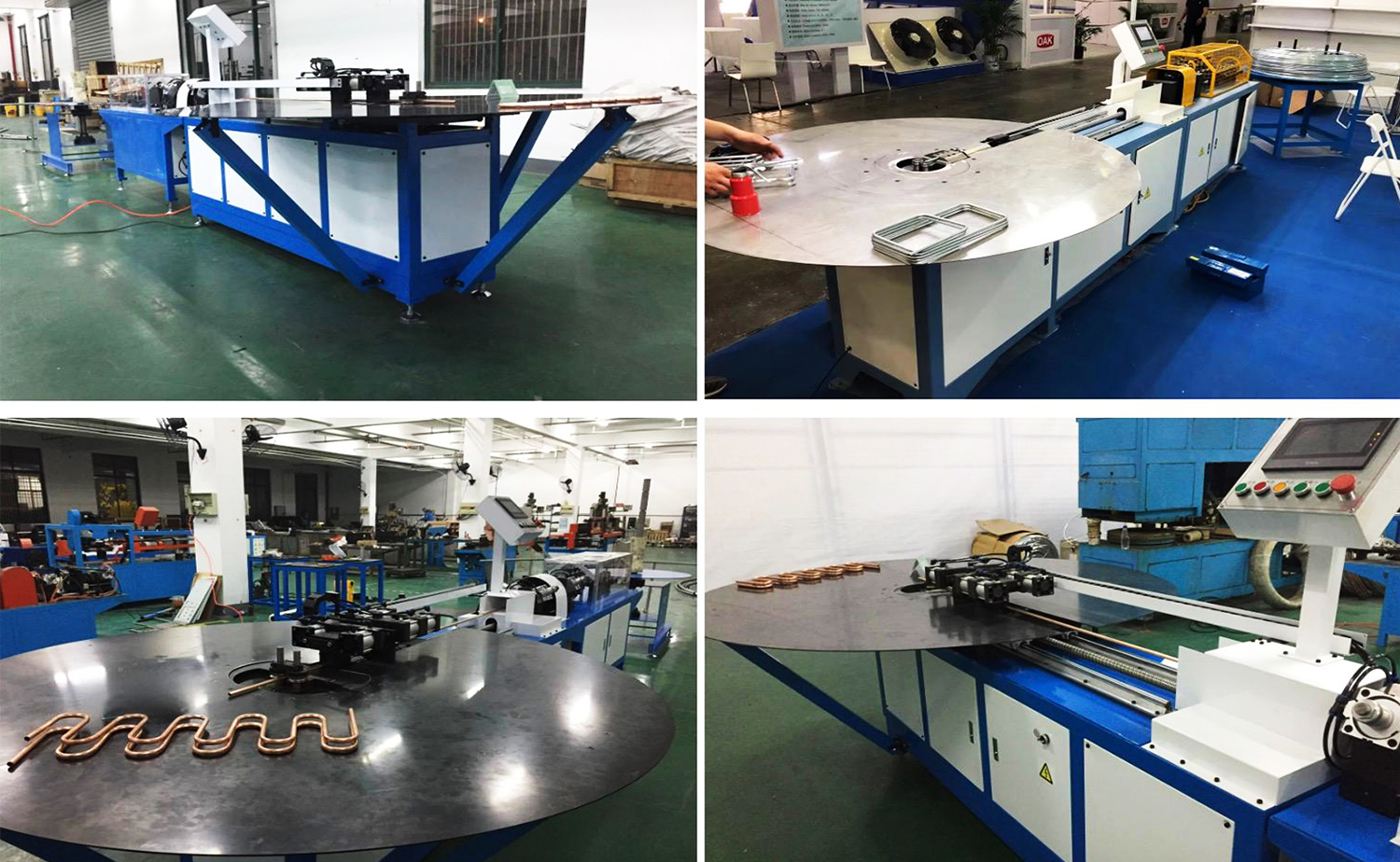

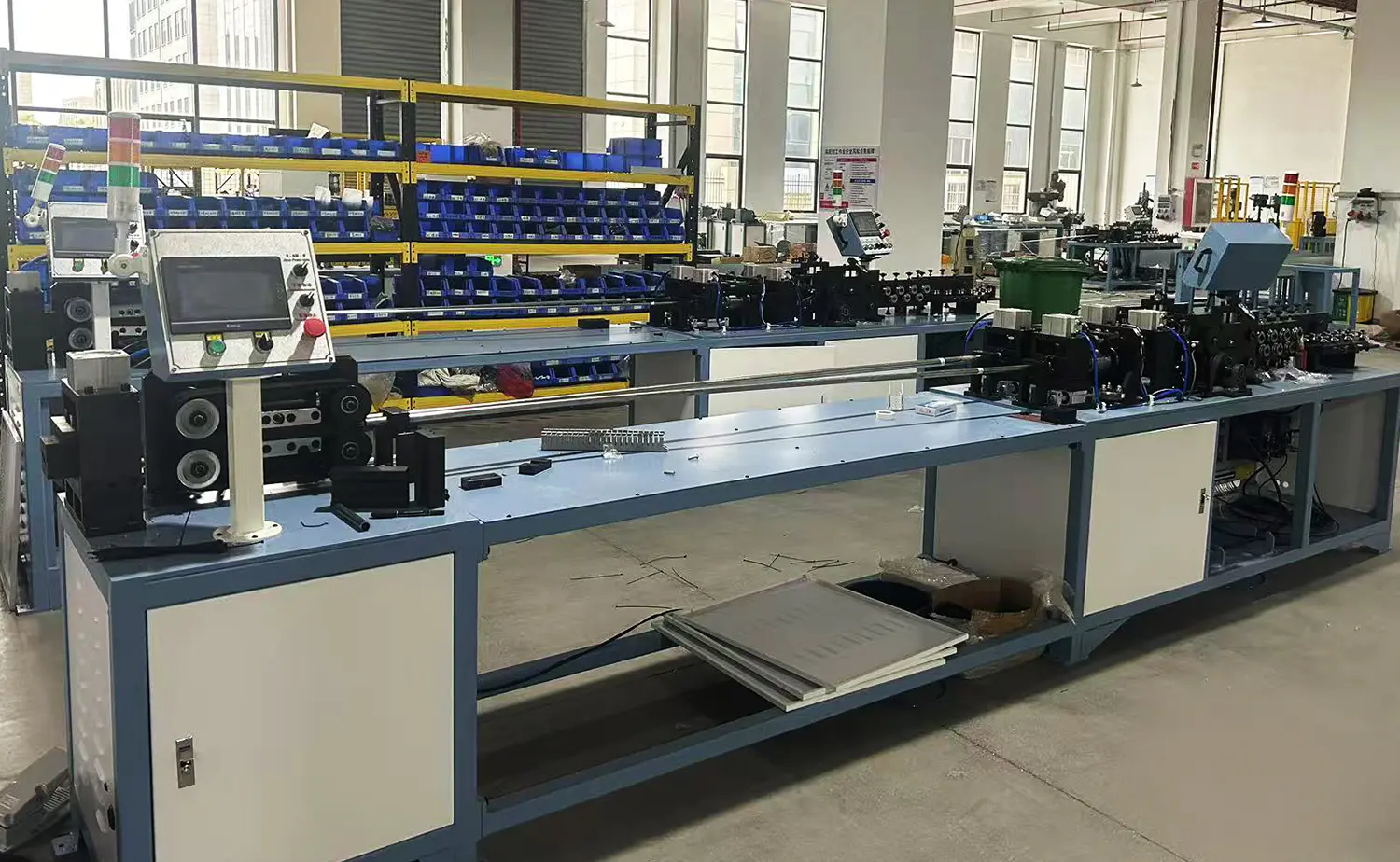

Den helautomatiska serpentinbockaren integrerar avspolning, riktning, skärning och bockning i en enda operation, speciellt utformad för bearbetning av enstaka aluminium-, koppar- eller Bundy-rör. Jämfört med traditionella manuella metoder ökar detta automatiska system avsevärt effektiviteten och minskar arbetskostnaderna.

En tredelad klämdyna minimerar rörförvrängning, vilket säkerställer jämna och exakta skäreggar. Koncentriciteten med hög precision bibehålls, vilket säkerställer utmärkt svetskvalitet i efterföljande processer. Det spånfria skärsystemet använder 360° rotationsskärning med tvåpunktsklämning, vilket säkerställer rena snitt utan materialförlust.

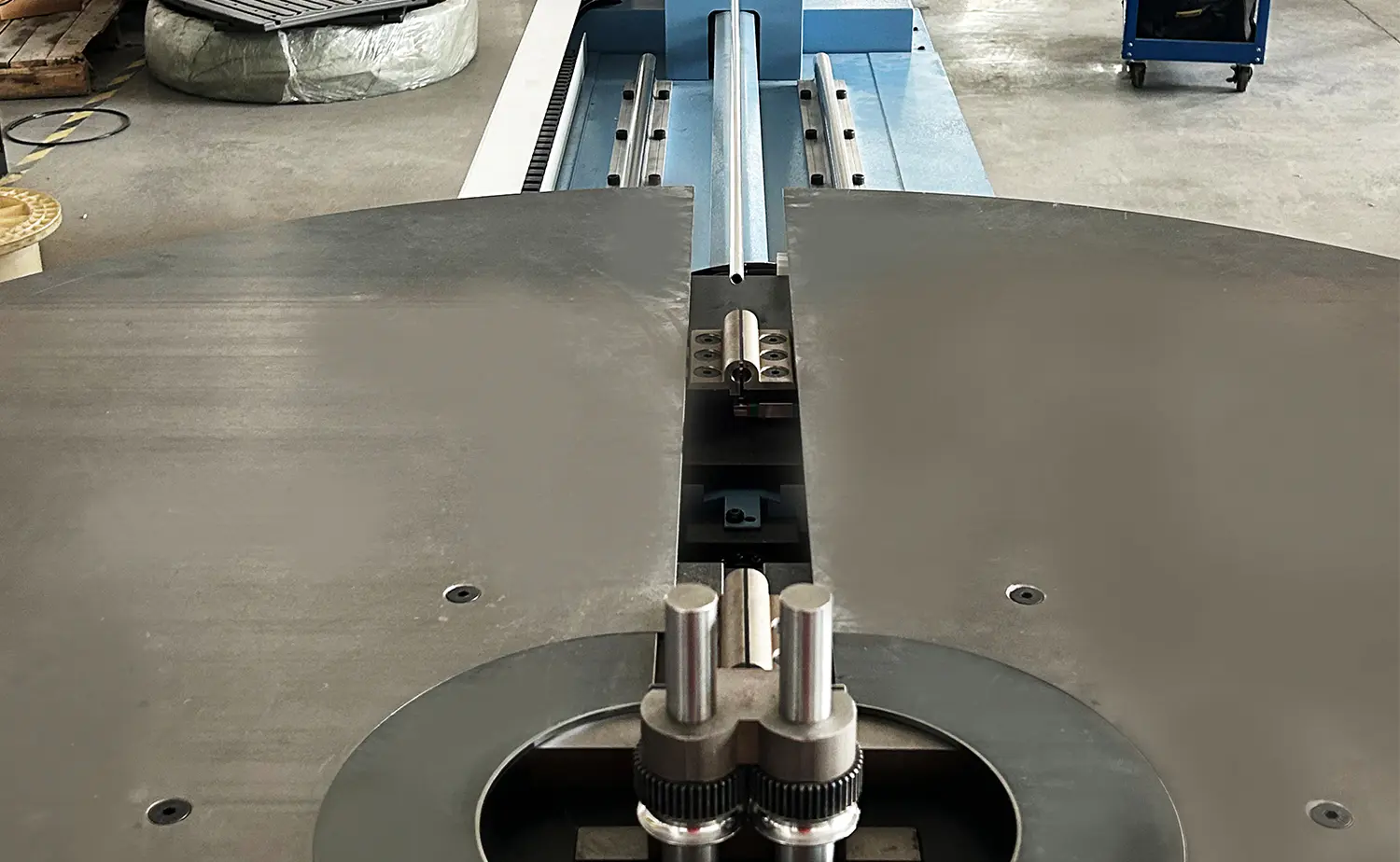

Maskinen har ett patenterat servostyrt bockningssystem, designat för att uppnå exakta bockningsvinklar och riktningar. Specialdesignade bockningsverktyg garanterar konsekventa bockningsradier med minimal deformation, vilket resulterar i högkvalitativa, visuellt tilltalande bockar.

Parametertabell

Huvudsaklig teknisk parameter

Parameter Data
Rörmaterial Kopparrör / Aluminiumrör / Bundy-rör
Lufttryck 0,5-0,6 MPa
Hydrauliskt tryck 5-7 MPa
Diameter på rör Φ3-20 mm (byt form)
Rörets väggtjocklek 0,3-1,5 mm
Böjkapacitet Enkelt rör
Böjningsvinkel 1~210 grader
Böjningsradie R11~R50 (byt form)
Böjningstider Upp till 110 gånger/cykel
Matningslängd 10-700 mm/gång, kan matas flera gånger
Bordsstorlek Φ1-5 m (kan anpassas)
Styrsystem PLC-kontroll / pekskärm
Motorkraft 9 kW
Elektriskt system 380V, 50Hz, 3-fas (anpassad)
Dimension 2350×780×1590 mm 1570×530×1170 mm (exkluderat bord)

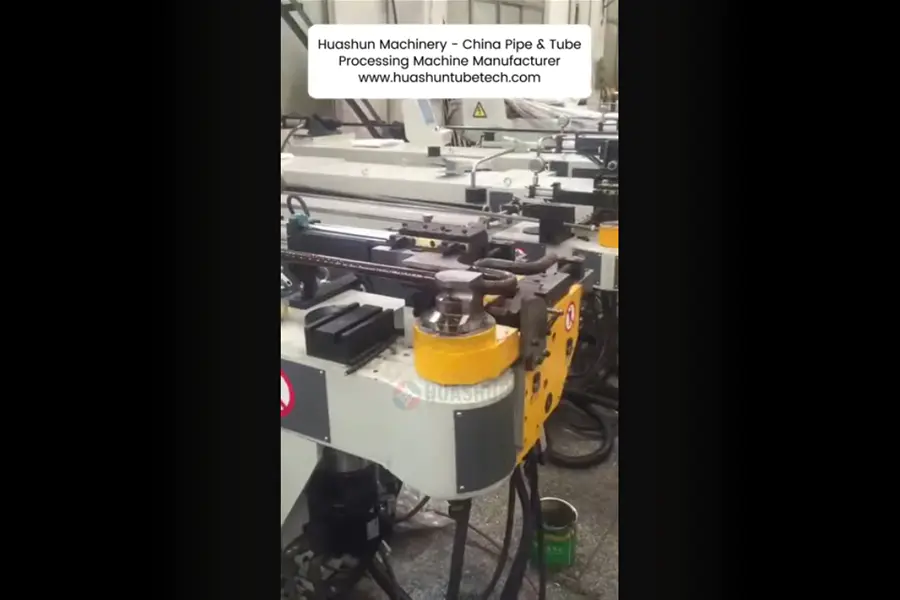

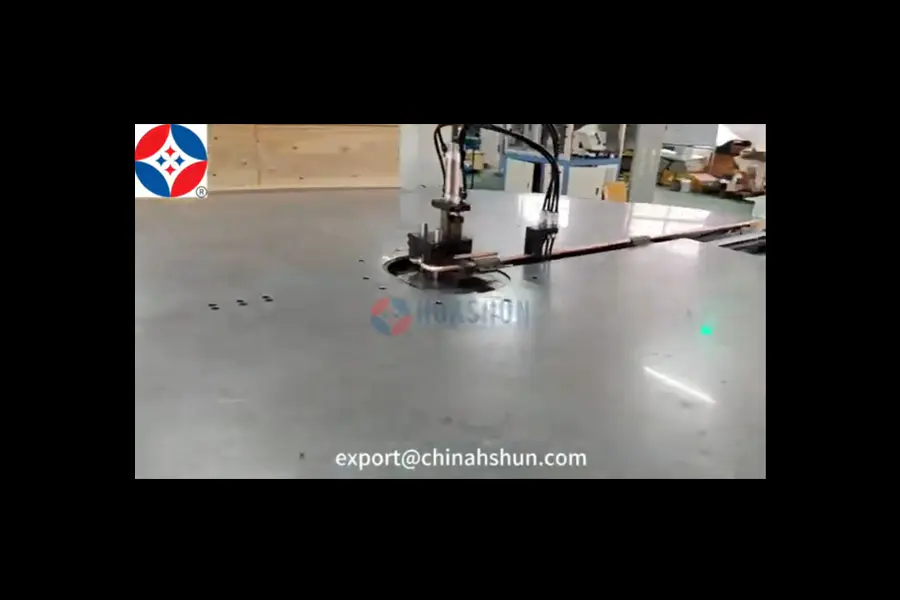

Video
