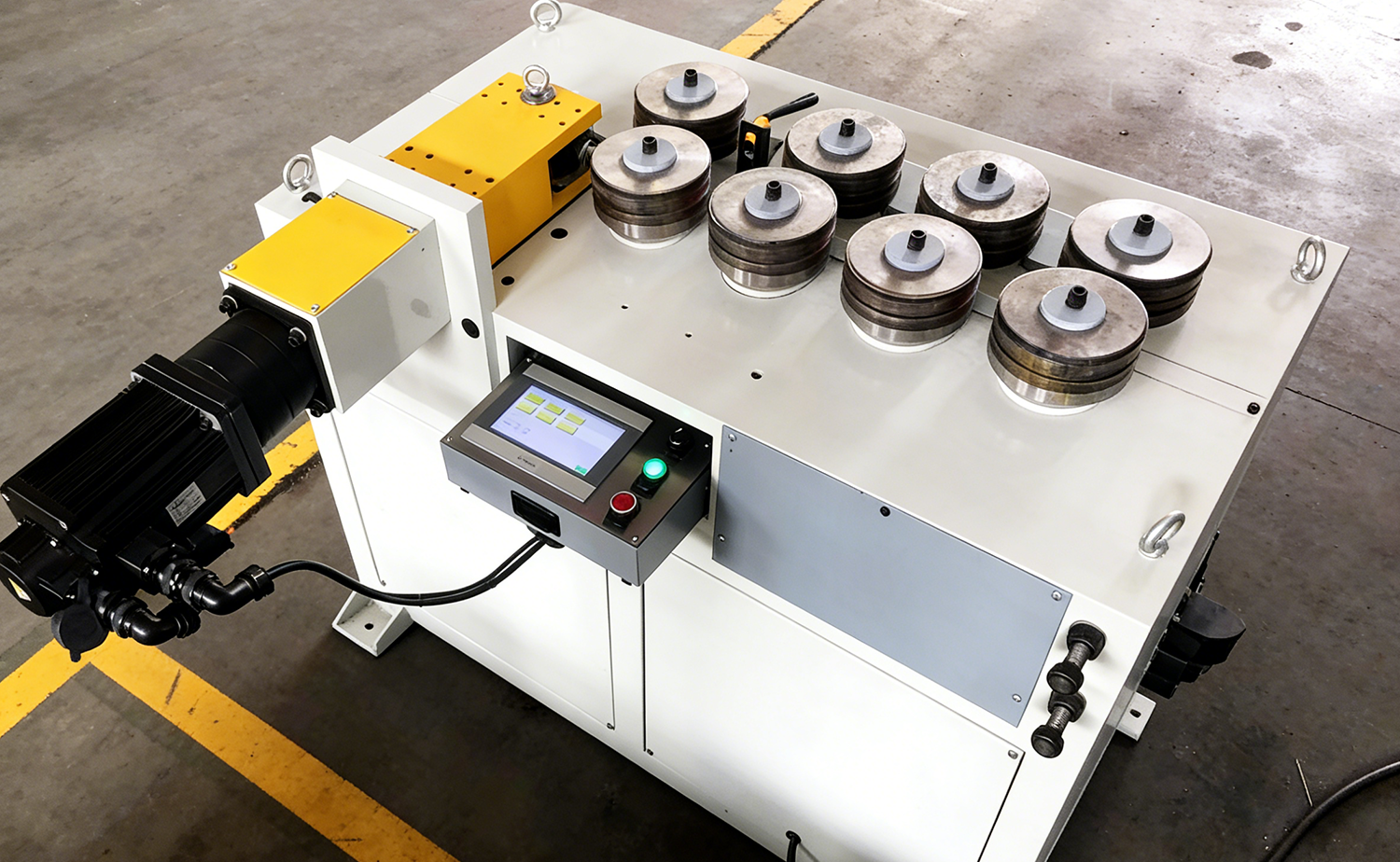

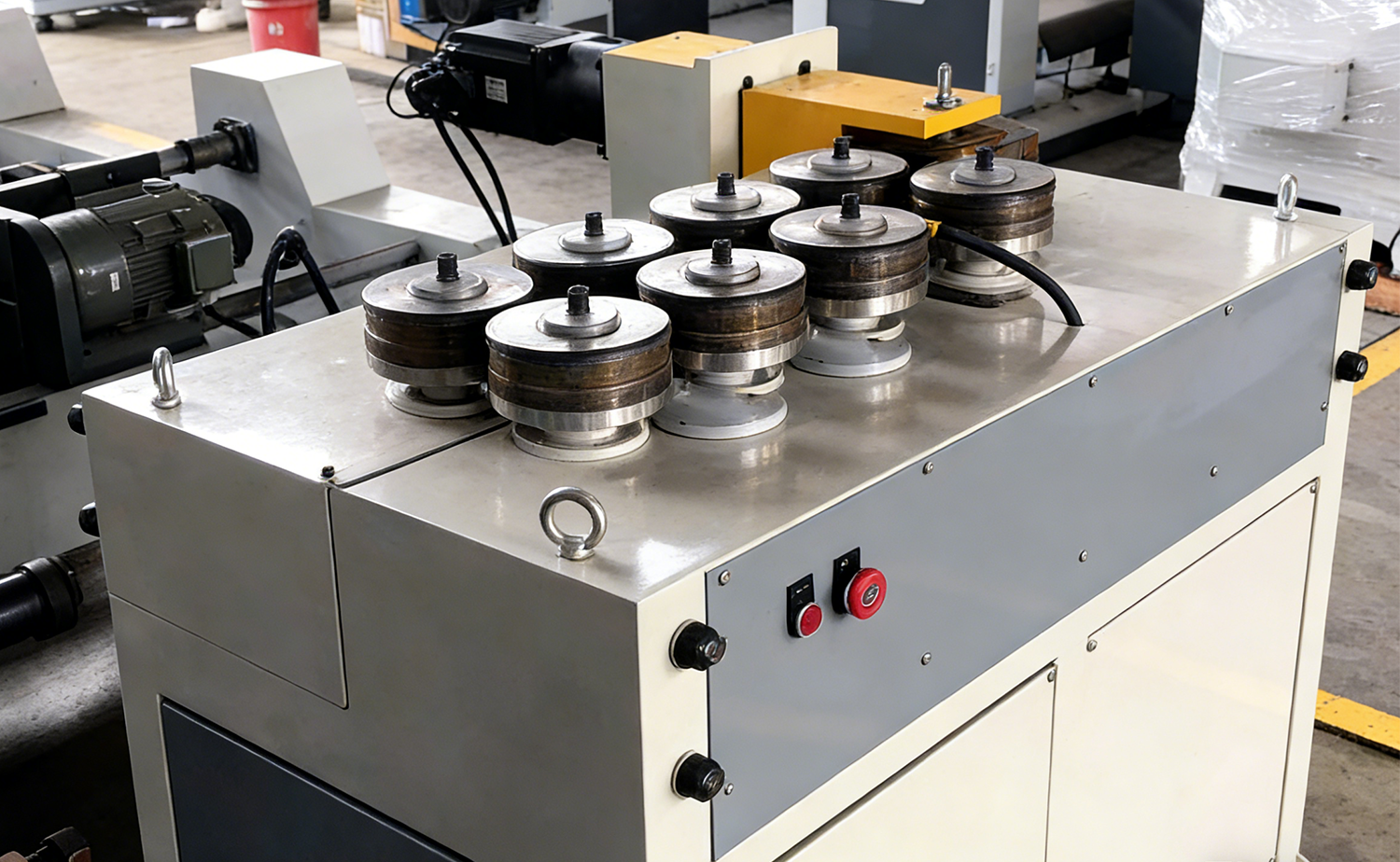

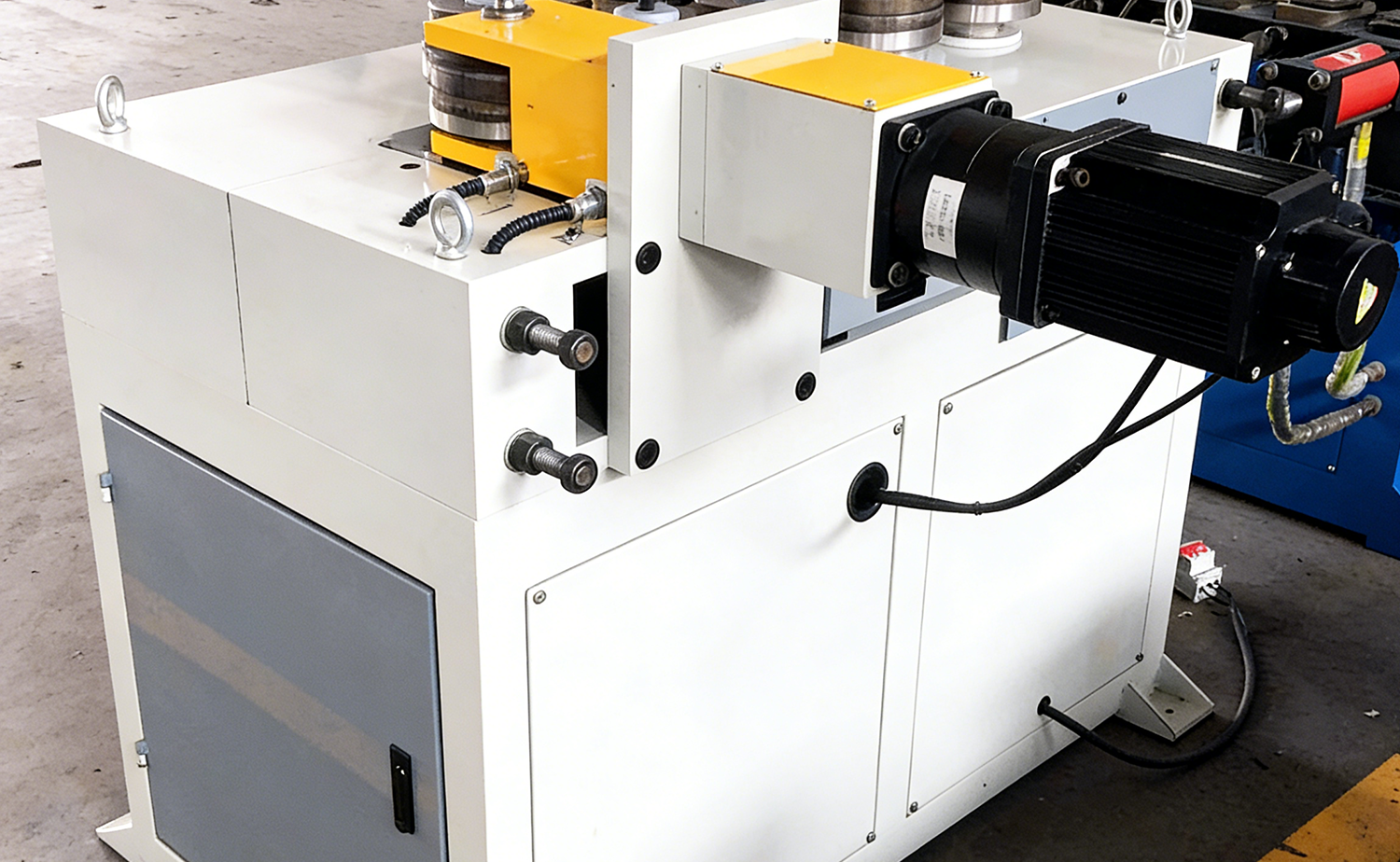

GY40 CNC-serien höghastighets tunnväggig rörrullbockningsmaskin

Tillbaka

  • GY40 CNC-serien höghastighets tunnväggig rörrullbockningsmaskin
  • GY40 CNC-serien höghastighets tunnväggig rörrullbockningsmaskin
  • GY40 CNC-serien höghastighets tunnväggig rörrullbockningsmaskin
  • GY40 CNC-serien höghastighets tunnväggig rörrullbockningsmaskin

Funktioner

Grundläggoche parametrar

Video

Industriapplikationer

Kontakta oss

Funktioner

1. Reduceraren driver tråduppsättningen för att drivas av en rulle, med kompakt struktur och hög tillförlitlighet.
2. Hjuldriften är inte lätt att glida, och det tunnväggiga materialet kan också böjas.
3. Servomotorn styr diameterändringen för att realisera flera olika böjningar
radier på ett rör.
4. Fotkontakten har även ett nödstopp, som är lätt att manövrera.
5. Maskinen är balanserad i transmissionen, behöver bara ställa in parametrarna på till
skärm, och kan erhålla cirkulära, bågar eller spiralformer med olika krökningar.
6. Ändring av formens spårform kan bearbeta olika metallprofiler, såsom vinkelstål, plattstål, rundstål och andra speciella tvärsnittsprofiler.
7. Böjning av profiler med stor radie undviker nackdelarna med att göra extra stora rörbockningsformar. Det är ett nödvändigt tillägg som inte kan uppnås med serien av enkel- och dubbelhuvudrörbockningsmaskiner.

Parametertabell

Huvudsaklig teknisk parameter

Namn HSGY-40CNC HSGY-60CNC HSGY--80CNC HSGY-120CNC
Max. Rullkapacitet (kolstål) Φ40×2,5 mm Φ60×2,0 mm Φ80x3mm Φ120x4mm
Max. Rullkapacitet (rostfritt stål) Φ40×1,3 mm Φ50×2,0 mm Φ80x2mm Φ110x3mm
Min. Böjningsradie R=4-7,5D 80 mm 4-7,5 gånger rörets OD R=10D
Max. Böjningsradie Ingen begränsning Ingen begränsning Ingen begränsning Ingen begränsning
Rullande hastighet 50-150 mm/s 50-150 mm/s 50-150 mm/s 8m/min
Rullande form rotationshastighet 30 r/min 36r/min 20r/min 15 r/min
Böjformens diameter 136 mm 200 mm 280 mm
Böjande servomotoreffekt 0,75 kw 1 kw 2 kw 5kw (Mitsubishi)
Matningsfrekvens ConverterMotor Power 3kw 4KW 7,5KW 15kw (Kina märke)
Maskinens mått 900x600x1500mm 1000x800x1100mm 1500x1300x1200mm 2000x2000x1300mm
Maskinens vikt 700 kg 1000 kg 1500 kg 4000KGS

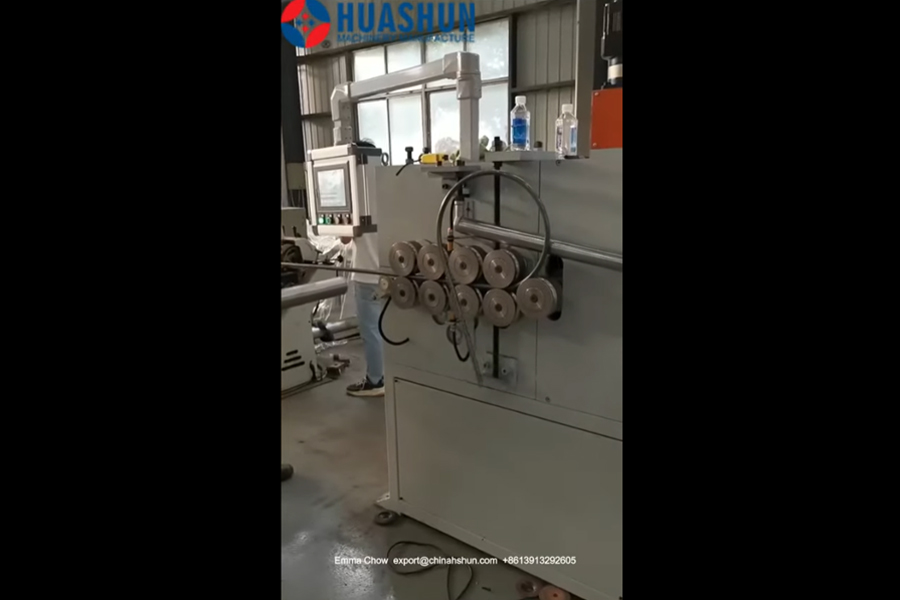

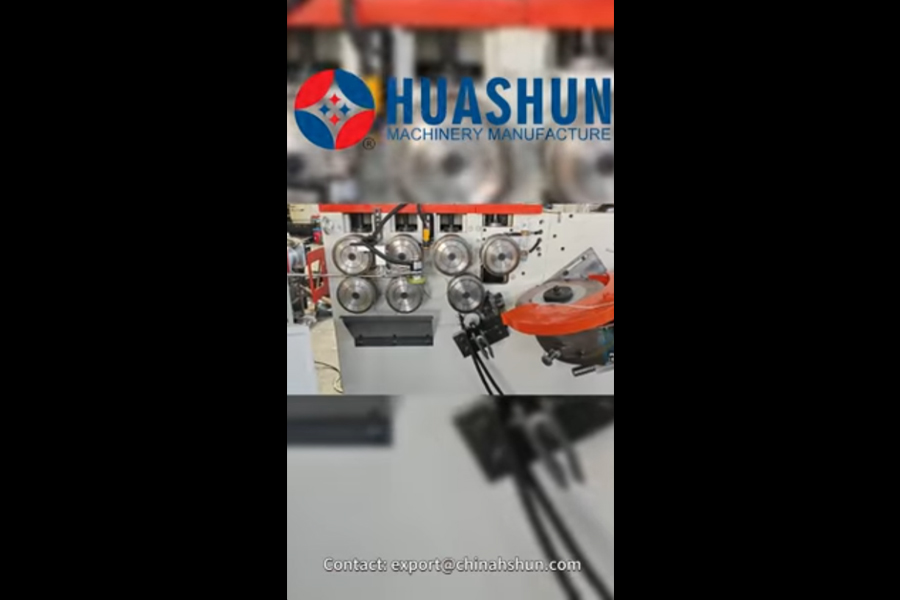

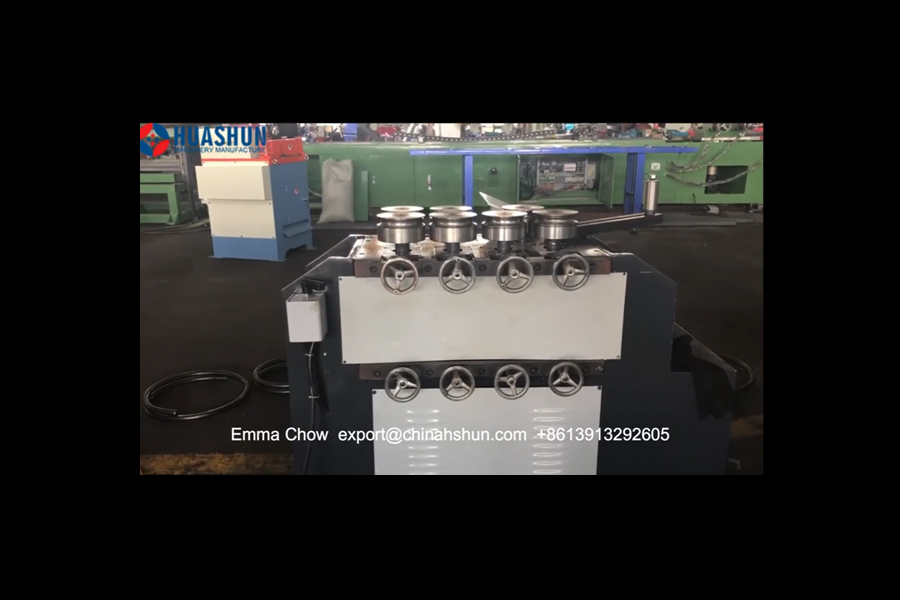

Video
