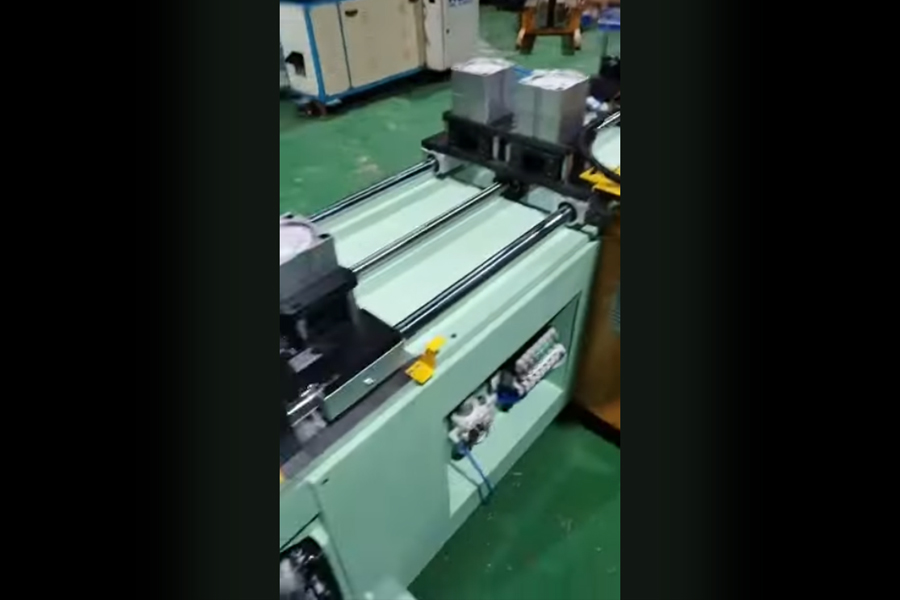

SC-4-1000A Automatisk spånfri skärmaskin för röruträtning

Tillbaka

  • SC-4-1000A Automatisk spånfri skärmaskin för röruträtning
  • SC-4-1000A Automatisk spånfri skärmaskin för röruträtning
  • SC-4-1000A Automatisk spånfri skärmaskin för röruträtning
  • SC-4-1000A Automatisk spånfri skärmaskin för röruträtning
  • SC-4-1000A Automatisk spånfri skärmaskin för röruträtning
  • SC-4-1000A Automatisk spånfri skärmaskin för röruträtning

Funktioner

Grundläggoche parametrar

Video

Industriapplikationer

Kontakta oss

Funktioner

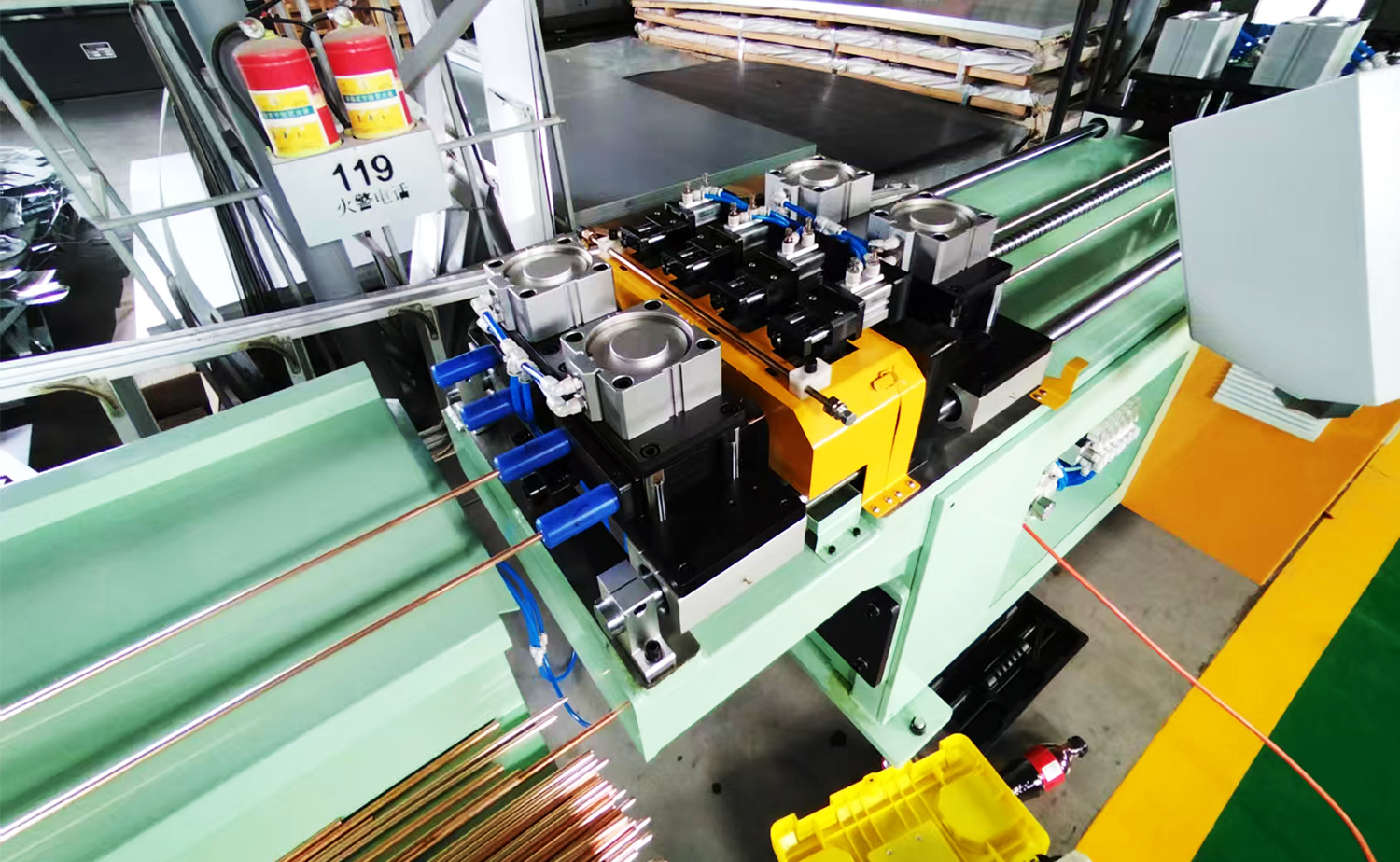

1. Den tredelade klämformen reducerar effektivt rörförvrängning och ger en ren och slät snittyta för optimala resultat.
2. Med exakt koncentricitet säkerställer maskinen utmärkt inriktning, vilket bidrar till högkvalitativa svetsar i de efterföljande bearbetningsstegen.
3. Med hjälp av spånfri skärteknik har systemet 360° roterande skärning och dubbelpunktsklämning, vilket ger effektiva och exakta snitt samtidigt som avfallet minimeras.

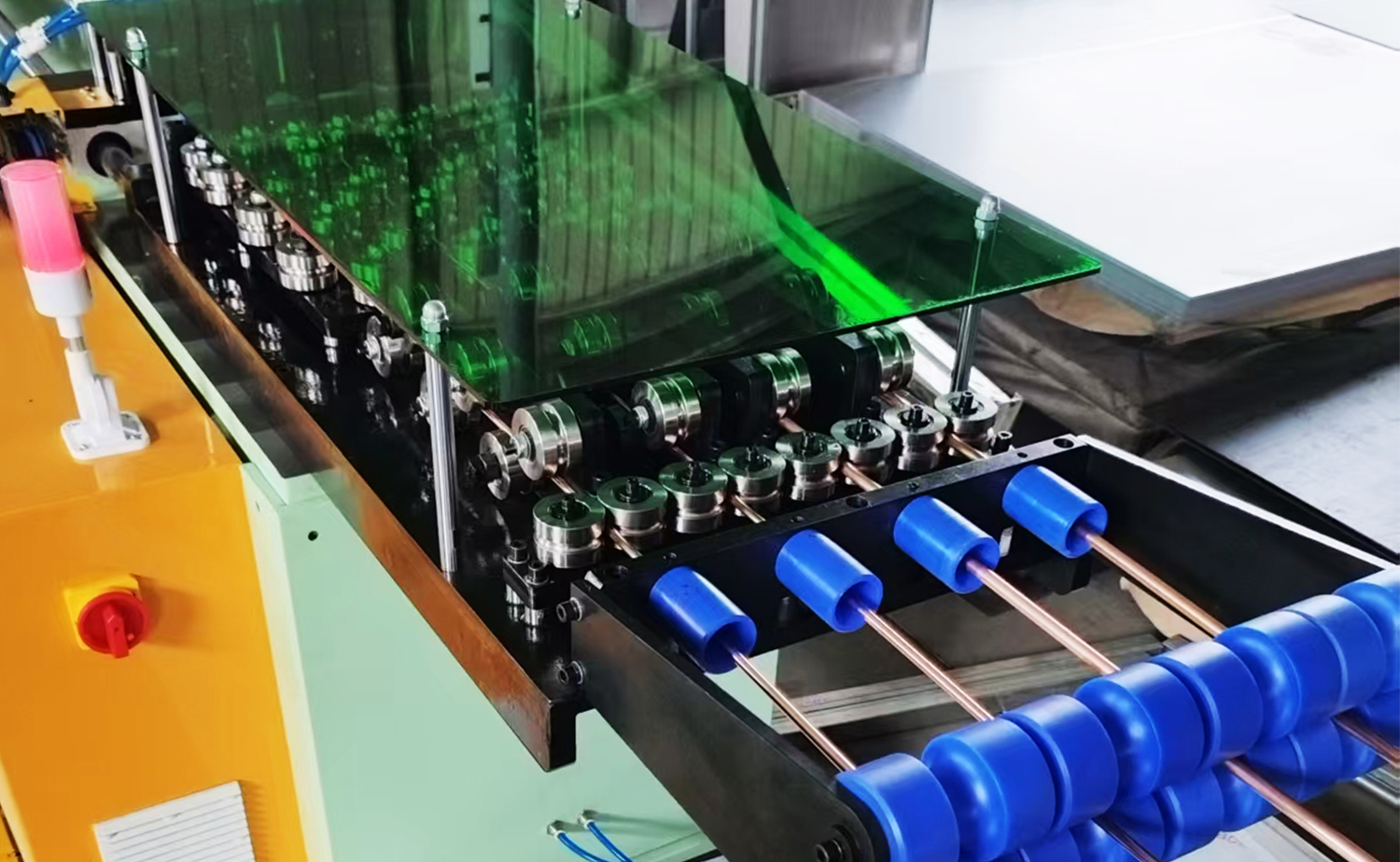

4.Rätningshjulet i nylon, tillsammans med ett "U"-format gummibälte, leder försiktigt röret och förhindrar skador eller repor på ytan under drift.

Parametertabell

Huvudsaklig teknisk parameter

Objekt Parameter Anmärkning
Material Typ TP2 kopparrör (M/M2), 6063 mjuk aluminium eller motsvarande standardprodukter
Koppar OD & Tjocklek OD: ø16, ø18, ø22, ø28; Väggtjocklek: 1-2mm
Spolens mått och vikt Olindad typ (trärulle OD: 1070 mm, tjocklek: 300 mm); Inre hål: 136mm
Bearbetningsförmåga Antal klipp per cykel 1 st 1 1 1 1 layout
Klipplängd Min: ≥60 mm; Max: 10 000 mm
Engångsmatningsslag 1000 mm (servomotor kulskruvmatning)
Produktionseffektivitet 6 snitt/min (L=1000mm, ø16 rör som exempel) varierar med diameter och tjocklek
Bearbetningsnoggrannhet Rakhetstolerans ≤3‰ (när L < 1000 mm)
Längdtolerans -L < 100 mm: ±0,2 mm-
-100–600 mm: ±0,5 mm
-600–1800 mm: 0–1 mm
-1800–4200 mm: 0–3 mm
Skärändens planhet ≤±0,5 mm (L ≤ 1000 mm)
Ytskick Inga synliga repor, drag eller bucklor på koppar-/aluminiumrör
Miljö Kraft 4 kw
Lufttryck 0,5–0,7 MPa
Mått - Huvudenhet: 3500(L) × 950(B) × 1400(H) mm
- Insamlingsställ: 2000(L) × 950(B) × 800(H) mm
Fotavtryck Totalt: 13 500(L) × 1250(B) × 1800(H) mm (föreslagna) spolställ 3 m, spolställ till huvudmaskinens utrymme 5 m, maskinlängd 3,5 m, samlingsställ 2 m
Vikt 2200KG
