NC S-seriens spindelhydrauliska rörbockare med enkel programinställning

Tillbaka

  • NC S-seriens spindelhydrauliska rörbockare med enkel programinställning
  • NC S-seriens spindelhydrauliska rörbockare med enkel programinställning
  • NC S-seriens spindelhydrauliska rörbockare med enkel programinställning
  • NC S-seriens spindelhydrauliska rörbockare med enkel programinställning

Funktioner

Grundparametrar

Video

Branschapplikationer

Kontakta oss

Funktioner

Drift och kontroll

Det mänskliga gränssnittet gör det enkelt att växla mellan automatiskt och manuellt läge. Maskinen har en standard medurs böjriktning och helt hydraulisk fastspänning på både klämdynan och tryckformen för säker materialhantering. Hydraulsystemet är anordnat i en plan konfiguration för stabilitet.

Böjningssystem

Den använder en direktverkande hydraulisk tryckform med en justerbar hastighetsventil. Maskinen lagrar upp till 16 program, som vart och ett stöder upp till 16 böjar, och inkluderar programmerbara materialåterfjädrande inställningar för varje böjvinkel.

Yxor och utfodring

Böjaxeln är cylinderdriven, medan matnings- och rotationsaxlarna är manuella, vilket ger flexibilitet och enkel manövrering.

Materialkompatibilitet

Maskinen levererar exakta, repeterbara böjar i material som stål, rostfritt stål, aluminium, titan och mässing. En fotpedalstartmekanism möjliggör snabb start av cykeln.

Tillbehör som ingår

Inkluderar vattenkylning, verktyg för dragböjning, ett fäste för avstrykare och en dornstång. Levereras även med en bruksanvisning, verktygslåda och justerbara verktyg. Finns med flexibla elektriska alternativ (3-fas 220V, 380V eller 415V).

Parametertabell

Huvudsaklig teknisk parameter

Modell SB-38NC SB-50NC SB-63NC
Max Pipe O.D. 38×2,0 mm 50×2,5 mm 63×3,5 mm
Rostfritt runt rör 32×1,5 mm 45×1,5 mm 50×2,0 mm
Fyrkantigt rör av mjukt stål 25×2,0 mm 40×2,0 mm 45×3,0 mm
Max. Manualens resa 1700 mm 2200 mm 2400 mm
Max. Böjningsradie 200 mm 250 mm 300 mm
Max. Böjningsvinkel 190° 190° 190°
Böjande rörnummer 16 st 16 st 16 st
Max. Tryck 12 MPa 12 MPa 14 MPa
Motorkraft 4 kW 5,5 kW 7,5 kW
Demension 2400×750×1200 mm 2950×850×1200 mm 3300×850×1250 mm
Vikt 700 kg 1100 kg 1400 kg

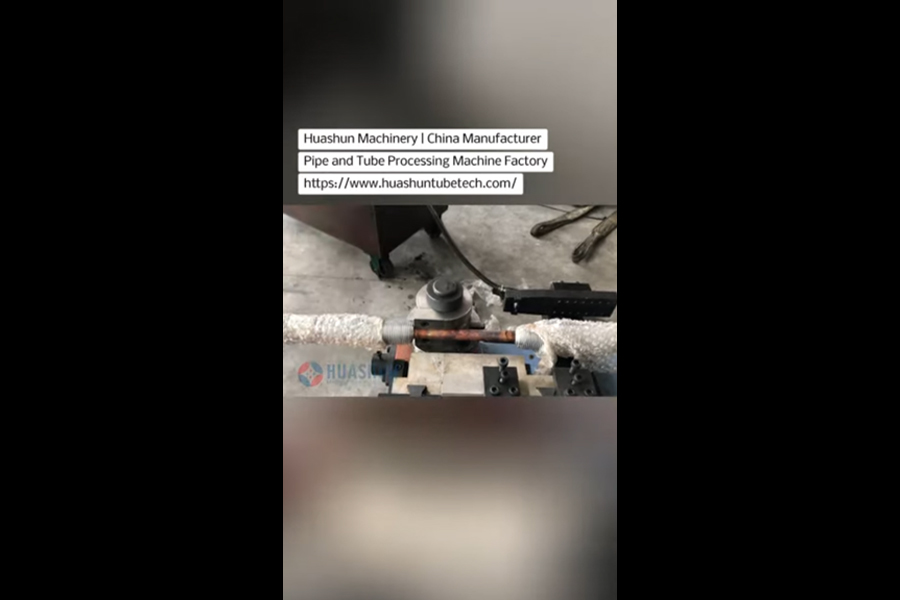

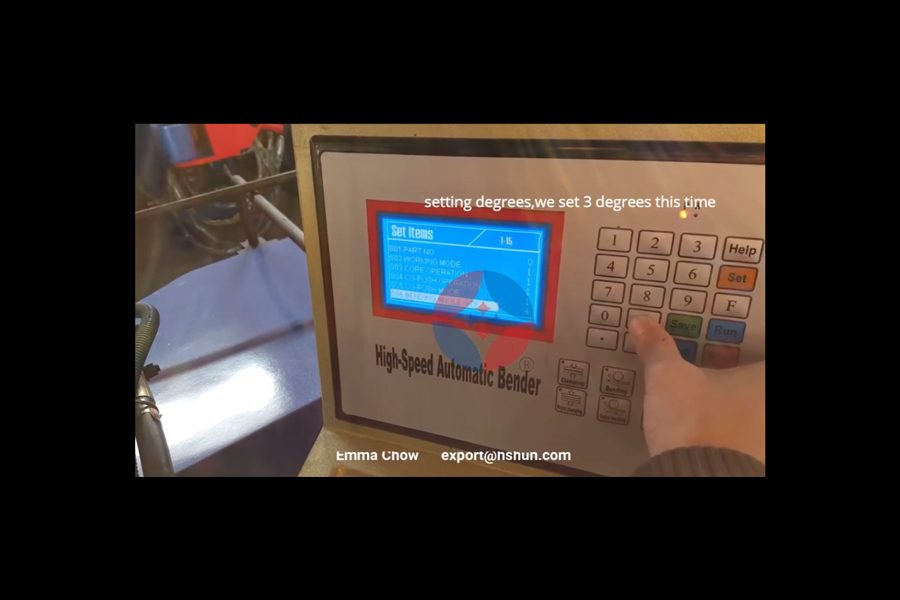

Video
