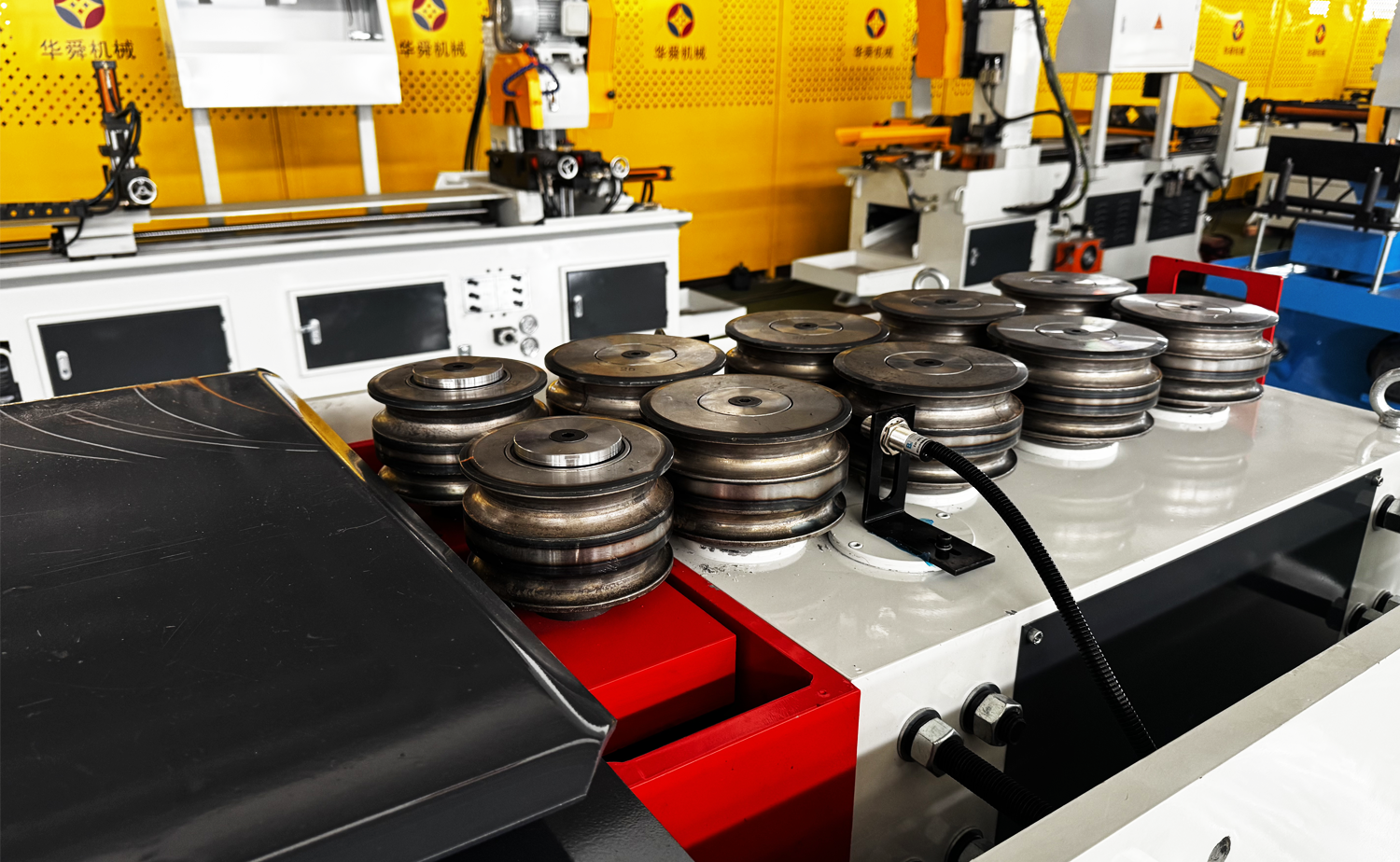

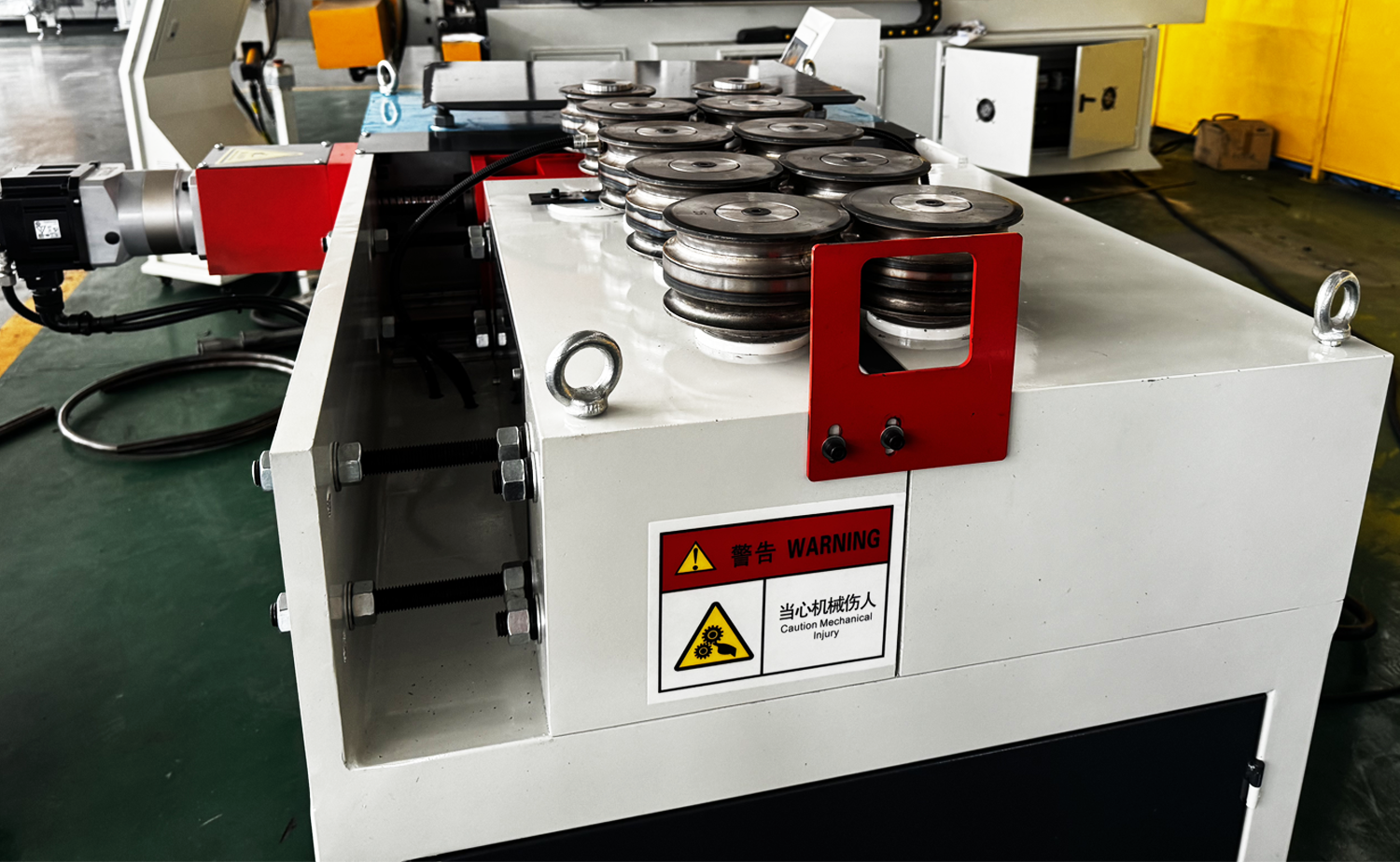

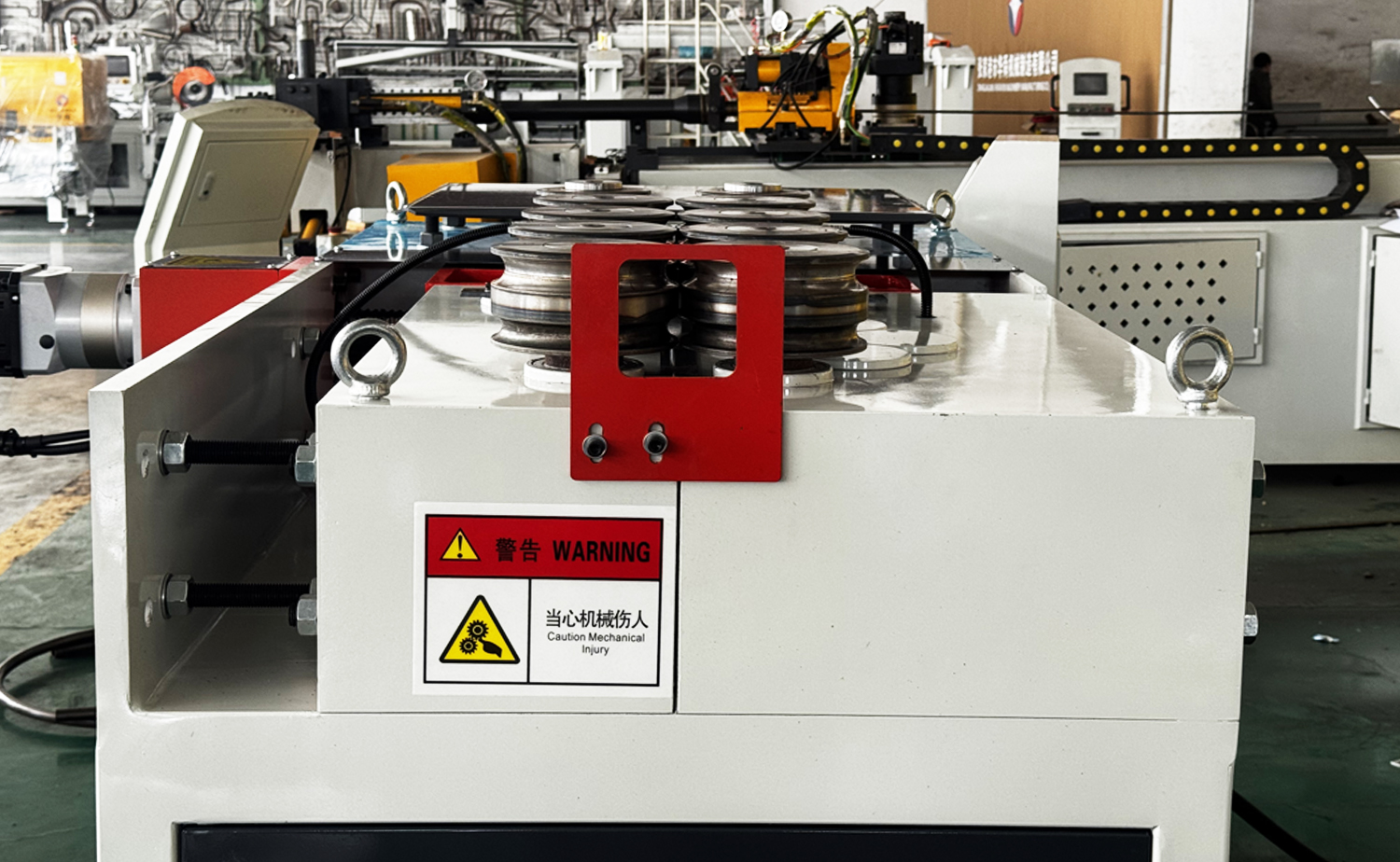

GY S Shape Series Round Tube Rolling Machine

Tillbaka

  • GY S Shape Series Round Tube Rolling Machine
  • GY S Shape Series Round Tube Rolling Machine
  • GY S Shape Series Round Tube Rolling Machine
  • GY S Shape Series Round Tube Rolling Machine
  • GY S Shape Series Round Tube Rolling Machine
  • GY S Shape Series Round Tube Rolling Machine
  • GY S Shape Series Round Tube Rolling Machine
  • GY S Shape Series Round Tube Rolling Machine

Funktioner

Grundläggoche parametrar

Video

Industriapplikationer

Kontakta oss

Funktioner

1. Den runda rullningsmaskinen har ett kompakt och pålitligt transmissionssystem som drivs av en reducer och rullar. Dess hjuldrivna design säkerställer stabil matning utan att halka, vilket gör den lämplig även för tunnväggiga material.
2. En servomotor med hög precision styr valsens position för att uppnå flera böjningsradier på samma arbetsstycke.
3. Maskinen drivs genom ett användarvänligt pekskärmsgränssnitt, där parametrar enkelt kan ställas in för att producera cirkulära, bågar eller spiralformer med olika krökningar.
4. Fotkontakten har en nödstoppsfunktion för säker och bekväm användning.
5. Genom att helt enkelt ändra formen på rullformen kan maskinen bearbeta olika metallprofiler som vinkelstål, plattstål, rundstål och andra specialsektionsmaterial.
6. Den är särskilt användbar för att böja profiler med stor radie, vilket undviker behovet av överdimensionerade rörbockningsformar - ett idealiskt komplement till traditionella en- och dubbelhuvuden rörbockningsmaskiner.
7. Utrustad med två pressrullar kan maskinen automatiskt forma S-formade kurvor i båda riktningarna, vilket ökar flexibiliteten och utökar sin formningsförmåga.

Parametertabell

Huvudsaklig teknisk parameter

Namn HSGY-40CNC-3X-7W HSGY-60CNC-2X(s) HSGY-60CNC-2X(s)
Max. Rullkapacitet (kolstål) Φ40×2,5 mm Φ60×3,0 mm Φ60×3,0 mm
Max. Rullkapacitet (rostfritt stål) Φ40×2,0 mm Φ60×2,0 mm Φ60×2,0 mm
Min. Böjningsradie R=4-7,5D 10-15 gånger rörets OD 10-15 gånger rörets OD
Max. Böjningsvinkel Vilken cirkulär rullning som helst Vilken cirkulär rullning som helst Vilken cirkulär rullning som helst
Rullande hastighet 50-150 mm/s 50-150 mm/s 50-150 mm/s
Rullande form rotationshastighet 30 r/min 40 r/min 40 r/min
Böjformens diameter 136 mm 1 kw 1 kw
Böjande servomotoreffekt 3,8 kw 4,4 kw 4,4 kw
Matning av servomotoreffekt 1 kw 1 kw 1 kw
Maskinens mått 900x600x1500mm 1360x1220x1200mm 1360x1220x1200mm
Maskinens vikt 700 kg 1400 kg 1400 kg
